תכנות — שיעור 78 5/February/2009

קוים עקומים ב — Gtk+/Cairo

המשכנו לראות כיצד מצויר קו עקום בחבילת Gtk+/Cairo המאפשרת ציור קוים עקומים שמוגדרים על ידי נקודות-מוצא ונקודות-שליטה (control points) הנקראים Bézier Curves. הקוים האלה משמשים ביישומים גרפיים ממוחשבים רבים. לדוגמא בעיצוב גופנים בתוכנת   ובתוכנת הציור inkscape .

תרגילים

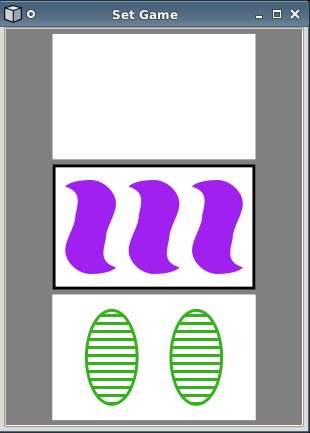

1. הורד את הגירסא setgame-2009-02-06-152318.tar.gz  מדף הגירסאות . והרץ. שים לב לנקודות הבאות:
   • הקלפים מצוירים כך שגובהם קטן מרוחבם, כלומר "שוכבים" ולא "עומדים".
   • בציור קלף האליפסות וקלף ה"בוטנים" ההחלטה על המעברים וצורת המילוי עברה לפונקציות נפרדות:

     Board.get_fill_passes(...) Board.set_fill(...)

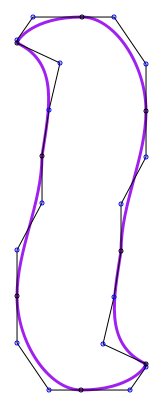

   • הגדרת הצורה squiggle פושטה. הקוים עדיין מצורים על ידי עקומי Bézier בעזרת פונקציות cairo הנקראות foocurve_to(...) . אפשר כמו קודם לראות את "נקודות השליטה" אם הופכים ל-True את התנאי שבסוף Board.draw(...).
2. עבור על הגרסאות החדשות של

   Board.draw_ovals_card(...) Board.draw_ellipse(...)

   והבן כיצד הן עובדות.
3. ממש מחדש את הפונקציות:

   Board.draw_diamonds_card(...) Board.draw_diamond(...)

   כך שיצויר הקלף ה"שוכב" העליון עם מעוינים עומדים.
4. "תרגיל רשות:" שפר את צורת ה- squiggle על ידי שינוי או הוספה של נקודות מעבר או נקודות שליטה בפונקציה Board.draw_squiggle(...). לצורך זה כדאי זמנית לשנות תנאי כמתואר למעלה.
